一、電力電纜規格型號大全

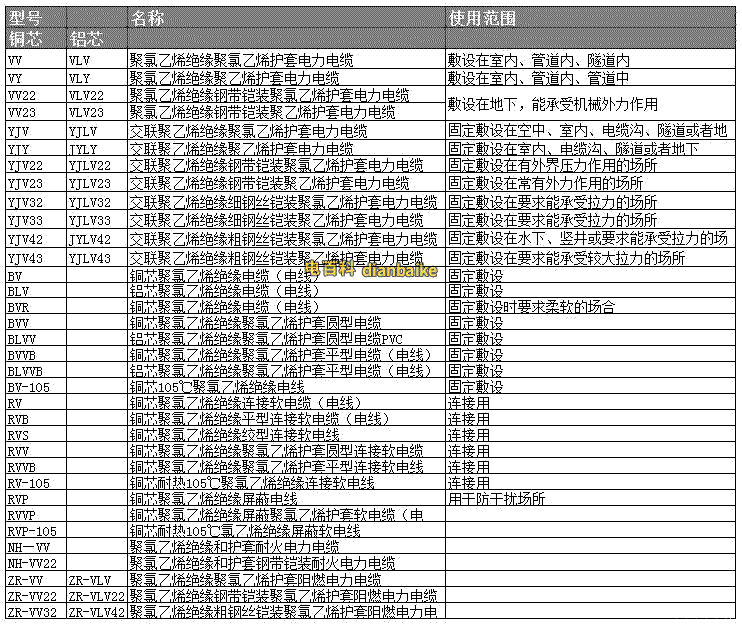

常用的電力電纜包括如下表中型號：
電力電纜主要用于輸送電力，主干線等特殊場所對電線電纜安全性能要求較高，所以在普通電力電纜基礎上增加了阻燃電力電纜，耐火電力電纜等，通常是在電力電纜代號前面加代號例如ZR-YJV、NH-YJV、WDZ-YJV22等。
二、電力電纜結構圖

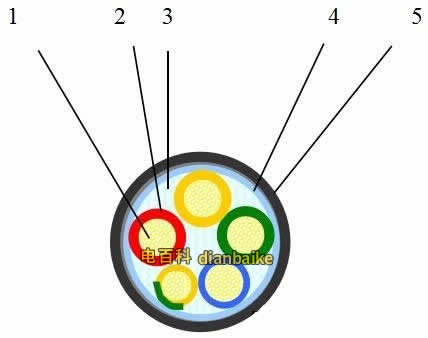

1、VV-0.6/1kV電力電纜結構圖：
圖例數字含義：
1—無氧純銅緊壓導體；
2—700C聚氯乙烯絕緣層；
3—聚丙烯網帶填充；
4—成纜繞包無紡布；
5—700C聚氯乙烯護套。

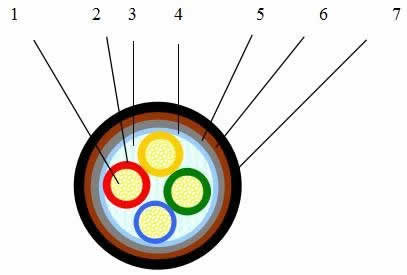

2、VV22-0.6/1kV鋼帶鎧裝電力電纜結構圖：
1—無氧純銅(或鋁)緊壓導體；
2—700C聚氯乙烯絕緣層；
3—聚丙烯網帶填充；
4—成纜繞包無紡布；
5—聚氯乙烯內護套；
6—涂漆鋼帶鎧裝；
7—700C聚氯乙烯護套。
3、YJV(YJLV)-0.6/1-kV銅(鋁)芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜結構圖
圖例數字含義：
1—無氧純銅(或鋁)緊壓導體；
2—交聯聚乙烯絕緣層；
3—聚丙烯網帶填充；
4—成纜繞包無紡布；
5—900C聚氯乙烯護套。
更多電力電型號基本結構可搜索站點內容獲取。
三、電力電纜敷設規范
《GB 50217—2016電力電纜敷設規范》
電力電纜敷設需要注意的要點：
1、電纜在敷設以前，根據設計要求檢查電纜的型號、絕緣情況和外觀是否正確、完好。對于采用直埋和水下敷設方式時，則應在直流耐壓試驗合格后方可敷設。
2、三相系統中使用的單芯電纜，應組成緊貼的正三角形排列（充油電纜和水下電纜除外），以減少損耗。每隔1～1.5m應用綁帶扎緊，避免松散。
3、在三相四線制系統中，不允許采用三芯電纜另外加一根單芯電纜或電線、甚至直接利用三芯電纜的金屬護套等作中性線的方式。否則，當三相電流不平衡時，相當于單芯電纜的運行狀況，容易引起工頻干擾。對鎧裝電纜來說，則使鎧裝發熱，甚至導致絕緣的熱擊穿。
4、并列運行的電力電纜，其型號和長度應相同，以免因導電線芯的直流電阻不同，造成載流量分配不均。
5、在運輸、安裝或運行中，應嚴格防止電纜扭傷和過度彎曲，電纜的最小允許彎曲半徑應滿足相關技術要求。
6、在有比較嚴重的化學或電化學腐蝕區域里，直埋的電纜除應采用具有黃麻外被層的鎧裝電纜或塑料電纜外，還應加以防腐措施。
7、油浸紙絕緣電力電纜線路的高度差，不應超過20m。否則應選用不滴流電纜或塑料電纜。
8、敷設電纜時，應留出足夠的備用長度（一般為1%?1.5%),以備補償因溫度因素所引起的變形。在易于發生位移的地（如沼澤地等），直埋備用段應不少于1.5%～2%。保護管的出（入）口處也應留有3～5m的備用段，以備檢修時使用。
9、在敷設電纜前的24h內，如果電纜的存放處及敷設現場的平均溫度低于允許數值時，不宜施工。如因特殊情況必須施工時，應將電纜預先加熱，使電纜在開始施工至敷設完畢，電纜線芯和外皮溫度均保持在5℃以上，否則需二次加熱。
10、 沿電氣化鐵路或有電氣化鐵路通過的橋梁上明敷電纜的金屬護套，應沿全長與金屬支架或橋梁的金屬構件絕緣，以防止電氣鐵路的回流燒壞電纜。水平敷設的電力電纜支架間的距離不得大于1m，操作電纜不得大于0.8m,垂直敷設的電纜兩固定點間不得大于2m。
11、油浸紙絕緣電纜在切斷后，應將兩頭立即鉛封；橡皮絕緣和塑料絕緣電纜在切斷后，則應用熱縮封帽或塑料絕緣自粘帶嚴密封好，以防潮氣的侵人。
12、電纜接頭的布置應符合下列要求：并列敷設時，接頭應前后錯開。明敷電纜的接頭，應用托板托起，并用耐弧隔板與其他電纜隔開，以縮小由接頭故障引起的事故范圍。托板及隔板應伸出電纜接頭兩側各0.6m以上。直埋電纜接頭外應加裝保護殼。
13、電纜敷設時，不宜交叉；電纜應排列整齊，加以固定；并及時裝設標志牌。標志牌應裝設在電纜三頭、隧道和豎井的兩端及人井內，標志牌上應注明電纜線路的編號或電纜型號、電壓、起訖地點及接頭制作日期等內容。
14、電纜進入電纜隧道、溝、井、建筑物、盤（柜）以及穿入管子時，出入口應封閉，管口應密封。這對防火、防水以及防止小動物進人而引起電氣短路事故是極為重要的。
15、從地下引至地上的明敷電纜，應在地面以上2m內加裝保護管。
16、電纜敷設時，應從盤的上端引出，并嚴格避免電纜在支架上摩擦拖拉。電纜上不應有未消除的機械損傷，如鎧裝壓扁，電纜絞擰，護層折裂等。
17、在電纜隧道、溝內敷設電纜時，不應破壞其防水層。采用機械敷設電纜時，其牽引強度不應超過相關規定的數值。

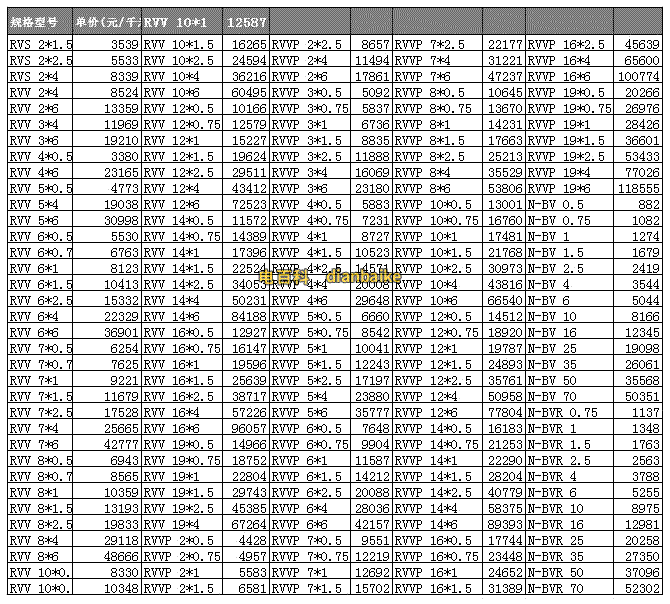

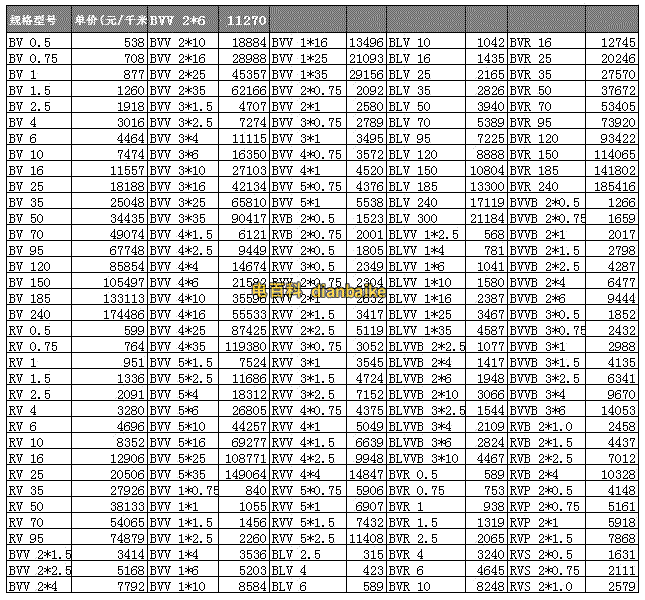

四、電力電纜價格一覽表
以上電力電纜價格表某電纜廠提供市場價僅供參考，不作為交易憑證。想要一份準確的電力電纜報價以電纜廠當天報價為準，因為電纜原材料銅鋁每天都是上下浮動的。更多關于電力電纜技術說明請關注電百科，盜載必究。
