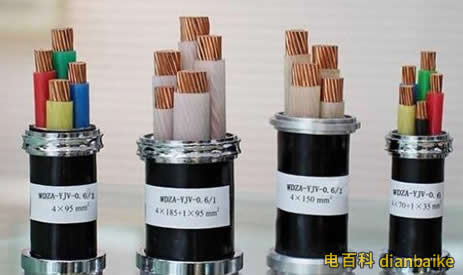

不同的字母，代表著不同的電纜型號，我相信大多數人都不太清楚各種電纜型號的含義。下面電百科就來給大家介紹一下，電纜型號以及電纜線規格型號。
一、電線電纜表示方法
電線電纜表示方法主要由型號、規格及標準編號這三個部分組成。 
1、型號的含義 
電氣裝備用電線電纜及電力電纜的型號主要由以下七部分組成：     
有些特殊的電線電纜型號最后還有派生代號。

 下面將最常用的電線電纜型號中字母的含義介紹一下： 
1)類別、用途代號   A-安裝線       B-絕緣線        C-船用電纜 
K-控制電纜          N-農用電纜      R-軟線 
U-礦用電纜          Y-移動電纜      JK-絕緣架空電纜 
M-煤礦用 
ZR-阻燃型           NH-耐火型       ZA-A級阻燃 ZB-B級阻燃    ZC-C級阻燃     WD-低煙無鹵型

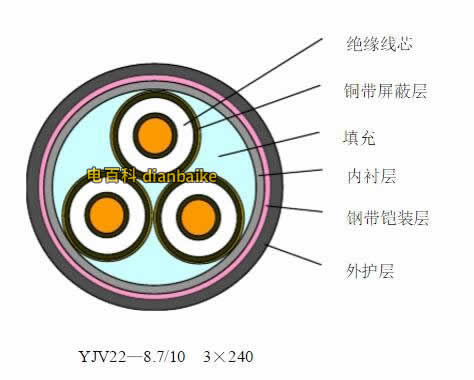

2.電纜型號解釋
1.絕緣種類：V代表聚氯乙烯；X代表橡膠；Y代表聚乙烯；YJ代表交聯聚乙烯；Z代表紙。
2.導體材料：L代表鋁；T（省略）代表銅。
3.內護層：V代表聚氯乙烯護套；Y聚乙烯護套；L鋁護套；Q鉛護套；H橡膠護套；F氯丁橡膠護套。
4.特征：D不滴流；F分相；CY充油；P貧油干絕緣；P屏蔽；Z直流。
5.控制層：0無；2雙鋼帶；3細鋼絲；4粗鋼絲。
6.外被層：0無；1纖維外被；2聚氯乙烯護套；3聚乙烯護套。
7.阻燃電纜在代號前加ZR；耐火電纜在代號前加NH；防火電纜在代號前加DH。
充油電纜型號及產品表示方法
充油電纜型號由產品系列代號和電纜結構各部分代號組成。自容式充油電纜產品系列代號CY。
外護套結構從里到外用加強層、鎧裝層、外被層的代號組合表示。

絕緣種類、導體材料、內護層代號及各代號的排列次序以及產品的表示方法與35kV及以下電力電纜相同。
充油電纜外護層代號含義為：
1.加強層：1代表銅帶徑向加強；2代表不銹鋼帶徑向加強；3鋼帶徑向加強；4不銹鋼帶徑向、窄不銹鋼帶
縱向加強。
2.鎧裝層：0無鎧裝；2鋼帶鎧裝；4粗鋼絲鎧裝。
3.外被層：1纖維層；2聚氯乙烯護套；3聚乙烯護套。
如CYZQ102 220/1×4表示銅芯、紙絕緣、鉛護套、銅帶徑向加強、無鎧裝、聚氯乙烯護套、額定電壓220kV、單芯、標稱截面積400mm2的自容式充油電纜。
三、電纜線規格型號一覽表
