電纜橋架分為槽式、托盤式、梯架式和網格式，由支架、托臂和安裝附件等組成；下面就來介紹下最新電纜橋架規格型號表大全。
一、電纜橋架規格型號
1、電纜橋架常見規格槽式(全封閉式)電纜橋架常見規格有：250×250 150×250 150×300 100×250 150×200 。

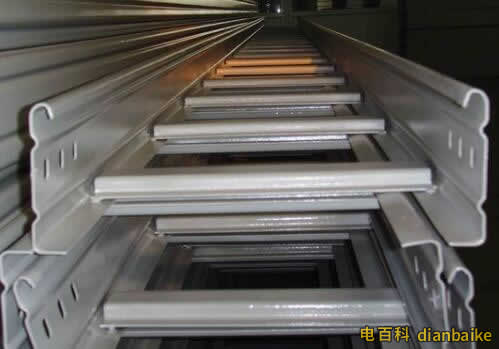

2、梯級式電纜橋架常見規格有：100×200150×200 100×600150×600 100×800150×800 100×500150×500 100×300150×300 100×400150×400。
3、常見玻璃鋼電纜橋架的規格型號有：100*60、100*75、100*100、150*100、200*100、200*150、200*200、300*100、300*150、300*200、400*100、400*150、400*200、500*100、500*150、500*200、600*100、600*150、600*200、600*250、800*100、800*150、800*200、1000*200、250*150等。
二、電纜橋架分類及長寬高和價格分別多少？
1、鍍鋅電纜橋架規格
2、防火電纜橋架規格
3、噴塑電纜橋架規格
4、鋁合金電纜橋架規格
5、不銹鋼電纜橋架規格型號
6、熱鍍鋅電纜橋架規格型號表

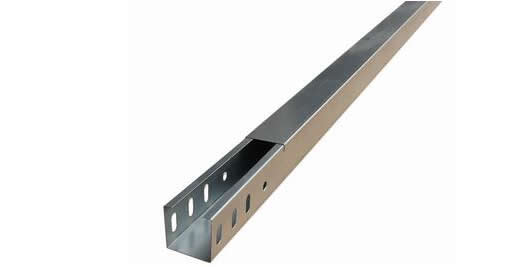

7、槽式電纜橋架規格表
8、梯式電纜橋架規格型號表
9、托盤式電纜橋架規格
二、選用電纜橋架步驟
二、電纜橋架分類及長寬高和價格分別多少？
1、鍍鋅電纜橋架規格

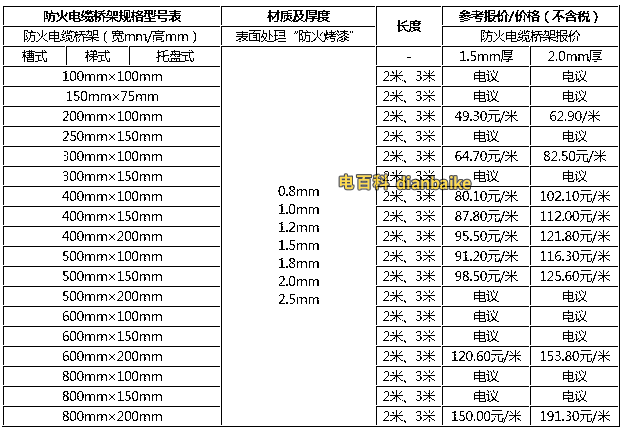

2、防火電纜橋架規格

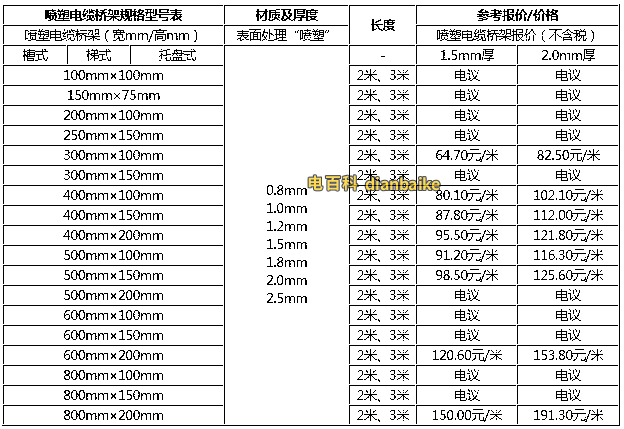

3、噴塑電纜橋架規格

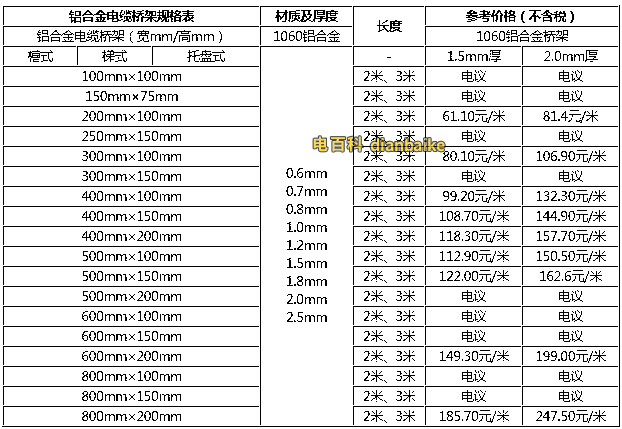

4、鋁合金電纜橋架規格

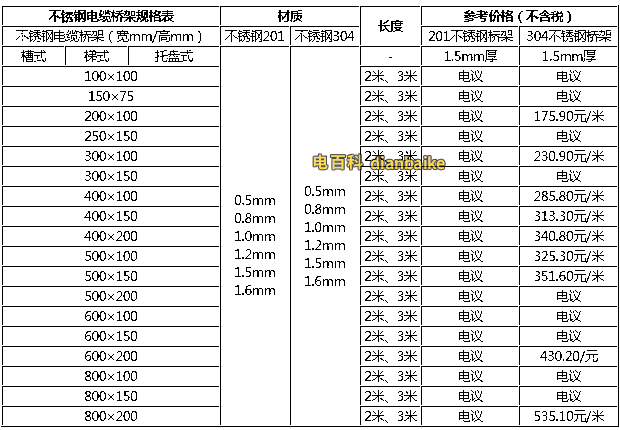

5、不銹鋼電纜橋架規格型號

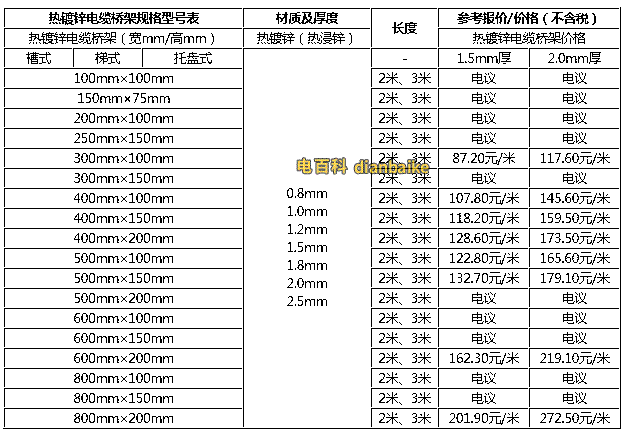

6、熱鍍鋅電纜橋架規格型號表

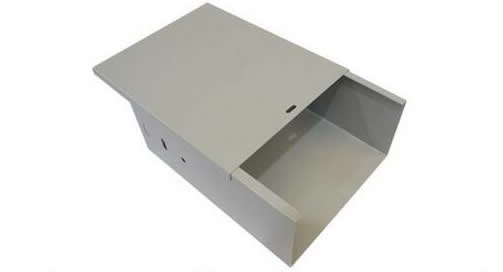

7、槽式電纜橋架規格表

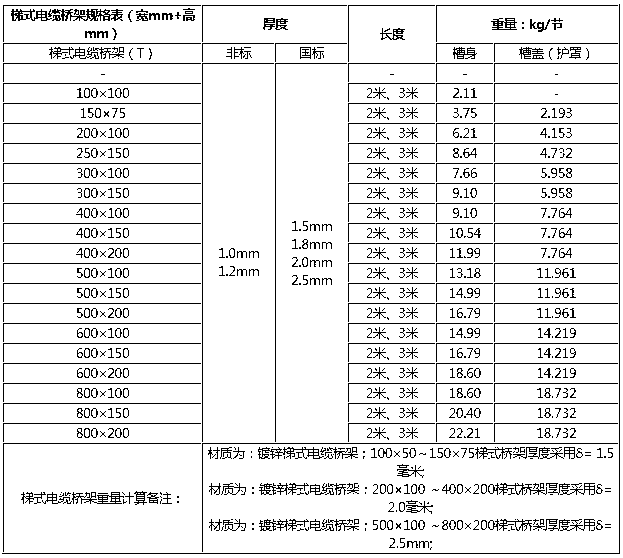

8、梯式電纜橋架規格型號表

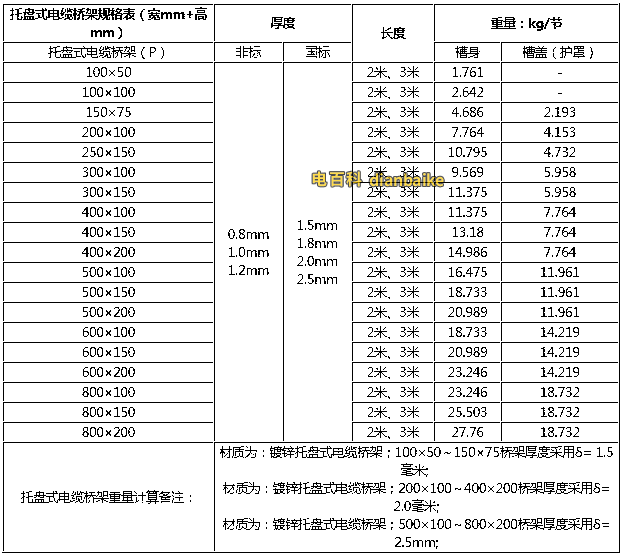

9、托盤式電纜橋架規格
二、選用電纜橋架步驟
1、確定橋架寬度、層數、支撐點的型式和間距、以及電纜在各層橋架上的分布。
2、計算每層電纜的均布荷載(kN/ m2),初步確定橋架的型號、規格。
3、按最大的電纜總均布荷載值來驗算橋架強度。驗算式如下：
Q使用=q1+q2
式中：q1 --電纜的均布荷載（各層的均布荷載中取最大值）（kN/
m2），均布荷載是托盤、梯架或電纜槽的荷載；
q2--考慮電纜敷設或檢修時,人的重量等效的均布荷載（kN/
m2）,q2值的計算，人的重量一般按p=90kg計。
表示集中荷載和均布荷載的彎距如圖2
按最大彎距相等的條件折算：
令pι/4=q2ι2/8則q2=2p/ι
∵P=90kg
∴q2=180/ι
式中：P--1人的荷載(kg)
ι--1個支撐點間距(若支點間距不等時取最大值)(m)
q2--1 人的等效均布荷載(kg/m)
根據上述初步確定的橋架型號、規格及支點間距,查閱生產廠家的樣本資料,反復核查間距和橋架型號,直至滿足負荷要求為止。
4、撓度
撓度值如何取定,還尚無明確的規定,在重負區顯然應考慮減小繞度,這意味著鋼材的用量會相應增加,因此,計算時只要充分利用鋼材的最大允許應力,并保證有足夠的安全系數,一般最大撓度與跨距(支撐點間距)之比取1/250~1/150為宜。更多電纜橋架規格型號問題請關注電百科，盜載必究。
