由于施工現場情況各不相同，有的項目需要需要因地制宜現場加工電纜橋架彎頭，這就需要安裝人員有一定的施工基礎知識才能勝任。
常用的彎頭種類包括水平彎頭90°、上下跳彎45°、垂直上下彎頭、水平三通等。下面就以幾個典型常用彎頭制作方法和質量要求來談一下。
1.自制的電纜橋架彎頭、跳彎、三通的連接處，應先在內側進行點焊固定并把毛刺藥皮打磨干凈，外側應平整，縫隙應盡量小且鋸口處平整整齊。
2.電纜橋架彎頭對接無錯邊，焊接后的對口處應打磨平整、光潔，不應有損傷電纜絕緣層的毛刺、銳邊等棱角。
3.在托盤式電纜橋架內加鋼筋時，采用增加Φ6-8MM圓鋼，內、外側都應補刷油漆。刷油漆前，應把藥皮，焊渣清理干凈。
4.多層電纜橋架的自制三通及彎頭安裝完成后，折角應在垂直的統一直線上。
5.所有自制彎頭制作完成后，應在切割、打磨、焊接處刷防銹漆，再刷與橋架顏色相同面漆。

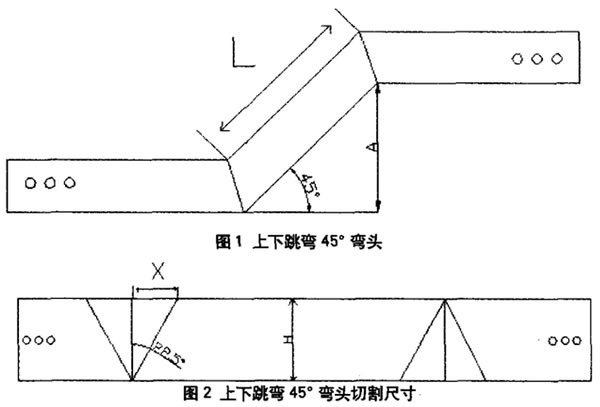

如圖1與圖2上下跳彎45°彎頭的制作圖解
電纜橋架上下跳彎45°彎頭的制作圖解

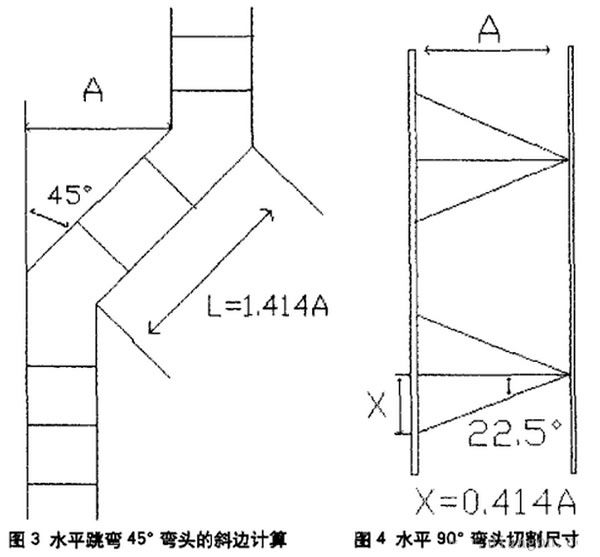

圖3水平跳彎45°彎頭的制作
電纜橋架水平跳彎45°彎頭的制作圖解
首先根據現場實際情況確定跳彎高度A，依據勾股定理a2+b2=c2得出：L=1.414?A。
注：H為所用橋架的高度，因為：tg22.5°=對邊/臨邊=X/H tg22.5°=0.414
所以X=0.414?H

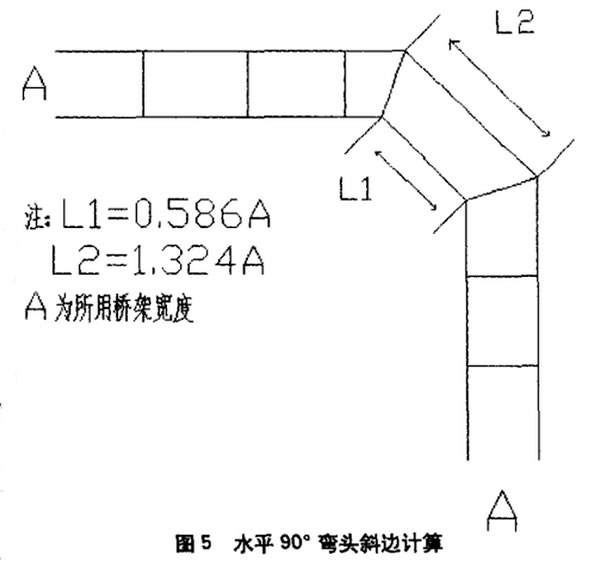

下圖：圖4與圖5水平90°彎頭制作也可按照上圖公式計算制作：
電纜橋架水平彎頭90°彎頭的制作圖解，更多關于電纜橋架彎頭設計制作請關注電百科，盜載必究。
