扁平拖鏈電纜就是把拖鏈電纜設計排版更加直觀敷設方便，大大提高效率；下面就來介紹下扁平拖鏈電纜是什么？扁平拖鏈電纜型號規格及拖鏈扁平電纜安裝應用。
一、扁平拖鏈電纜是什么？
扁平拖鏈電纜設計的簡潔，芯線排列平行直觀，檢查、跟蹤和定位線路被簡化，消除了接線錯誤。扁平拖鏈電纜還容易折疊，彎曲；而且由于絕緣芯間距是固定的，電纜的幾何形狀是不變的，如電阻，電容，電感，時間延遲，串擾和衰減的電氣特性是一致的。扁平拖鏈電纜導電線芯采用軟結構，確保電纜柔軟性能好，絕緣和保護層材料采用耐油混合物，提高電纜柔軟特性和防腐、耐寒特性，敷設安裝方便。相對圓電纜而言，扁平拖鏈電纜更有節省安裝空間和成本等優點，且在芯線根數相同的情況下，其彎曲半徑比圓形電纜更小。
導體：多股超細精絞無氧銅絲；
絕緣：特殊混合PVC絕緣
顏色：小于等于0.5mm顏色表示，棕、黑、藍、紫、粉紅、橙；大于等于0.5mm黑色數字白色號碼編號，3芯以上帶有黃綠接地線（黃綠可選）；
內護套：改低性粘度強力擠壓內護套，PVC材質，耐油；
屏蔽：鍍錫銅網編織屏蔽，密度80%以上；
護套：特殊改性PVC護套；橙色（RAL2003) 黑色（RAL9005) 或灰色（RAL7001)；
額定電壓：大于等于0.5mm:300/500V；小于0.5mm:300/300V
溫度范圍：固定安裝：-30度至 90度， 移動安裝：- 5度至 90度；
最小彎曲半徑：固定安裝：5倍電纜外徑；移動安裝：當行程小于10米時，彎曲半徑為8倍電纜外徑；當行程大于10米時，彎曲半徑為10倍電纜外徑
特性：防水，防油，耐寒，抗紫外線，耐磨，阻燃，彎曲壽命500萬次以上，適用于移動場合

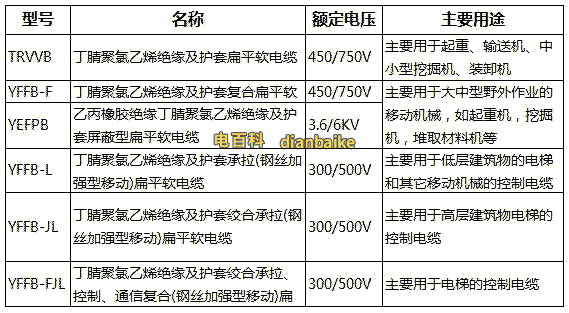

二、扁平拖鏈電纜型號規格
扁平拖鏈電纜型號對照拖鏈電纜，并且增加代號B——扁平；例如：
TRVVB：銅芯扁平拖鏈電纜，一般有(2-14)*(4-6)mm2、(2-61)*(0.75-2.5)mm2近六十余種規格；
TRVVPB：銅芯鍍錫銅絲網編織屏蔽扁平拖鏈電纜，一般有(7-61)*(0.75-1.5)mm2近五十余種規格；
TRVVSPB：銅芯對絞總屏蔽扁平拖鏈電纜，有(4-61)*(0.5-2.5)mm2、(4-37)*(1.5-2.5)mm2六十余種規格；
RVVYPB：銅芯耐油總屏蔽扁平拖鏈電纜，有(7-61)*(0.75-1.5)mm2近六十余種規格；
TRVVB拖鏈扁電纜，是拖鏈系統下專用的一種高柔性扁平電纜，有效的控制電纜寬度和厚度，為電纜的敷設安裝提供便利，且能夠適用于捆綁安裝，特別適用于安裝空間狹小的場合環境。

三、PUR聚氨酯扁平拖鏈電纜
PUR聚氨酯扁平拖鏈電纜可用于潮濕的區域。整體鍍錫銅絲屏蔽確保了確切數據的傳輸并且保護電纜免受電磁干擾和影響。特殊的構造和混合PVC材料使電纜擁有持久的工作壽命。進一步精準化的專業設計極高的提高了電纜的耐彎曲性能，使其在持續彎曲、自由移動、無拉力和強制運動的拖鏈系統中更耐用、更安全可靠，同時也可以承受一定的拉力和強制運動的拖鏈系統中，（具體參照電纜設計要求）。電纜具有異的抗化學性能（符合IEC811-21）、耐油性能（符合EN　60811-404）和機械性能，并且異的機械性能保證大于300萬次、500萬次、1000萬次的循環使用壽命，（可替代進口品質）
PUR聚氨酯扁平拖鏈電纜特性：
1、高柔軟：超細無氧裸銅絲精絞電纜導體，優選電纜絕緣及護套材質，有效的保障電纜的高柔軟性；
2、耐彎曲：優化電纜結構，以及絞合節距（導體/成纜），優選高機械性能絕緣材質，設計電纜彎曲半徑達7.5倍電纜外徑，設計耐彎曲使用壽命＞500萬次，保障電纜在長時間循環往復移動彎曲場合下的安裝應用；
3、抗干擾：對于抗電磁干擾要求較高的場合，成佳電纜設計定制TRVVBP屏蔽拖鏈扁電纜，即以鍍錫銅絲編織電纜高密度屏蔽網層，以增強電纜的抗電磁干擾性能；
4、環境適應性：特殊改性彈性體丁晴材質外護套，電纜特別適用于常規工業環境下的移動安裝；對于復雜惡劣的場合和環境，成佳電纜還可定制聚氨酯護套拖鏈扁電纜；
三、拖鏈扁平電纜安裝
拖鏈專用扁平電纜主要適用于連續往復運動下的安裝，特別是工業作用環境下動力拖鏈或移動機械部件的頻繁彎曲場合。如拖鏈、坦克鏈、數控機床、機器人及部件等頻繁移動彎曲的場合，常規柔性扁平電纜主要適用于多作為行車動力、控制連接電纜。此類扁電纜長距離安裝使用可內置鍍鋅軟鋼絲抗拉加強，高機械應力環境下使用壽命更長。柔性結構設計、芯線采用一字或梅花排列結構，電纜柔性、耐彎曲，局促安裝環境可疊加捆綁安裝，廣泛應用于起重機、斗輪機、行車、電梯、傳輸機械等設備。
從產品特性角度：拖鏈專用扁平電纜高柔,更強的耐曲繞性和更快加速度高柔性耐彎曲、耐油阻燃、耐磨抗老化、耐候性能優異。
拖鏈專用扁平電纜適用于交流額定電壓0.6/1KV及以下，環境溫度-25~70℃移動設備用連接電纜，廣泛適用于起重機、冶金、礦區、電力、石化、電子、汽車制造等行業的移動動力裝置的電源連接及控制信號照明等。產品具有耐熱輻射、耐寒、耐酸堿及腐蝕性氣體、防水等特性，電纜結構柔軟，敷設方便，高溫(高寒)環境下電氣性能穩定，抗老化性能突出，使用壽命長。拖鏈電纜作為連接電纜，適用安裝在扭力和彎曲應力同時存在的各種場合，如焊接機器人及機械手的連接和裝配，亦適用于連接回旋式或升降工作臺，或因設計時無法設定電纜的移動{如拖鏈系統中}等場合的安裝。更多關于拖鏈扁平電纜知識請關注電百科，盜載必究。
