拖鏈電纜是需要電纜不斷來回移動的高柔性電纜，應用于機器人和數控設備等行業；下面電百科就來介紹下什么是拖鏈電纜？拖鏈電纜由哪些部分組成及電纜拖鏈用在什么設備？
一、什么是拖鏈電纜？

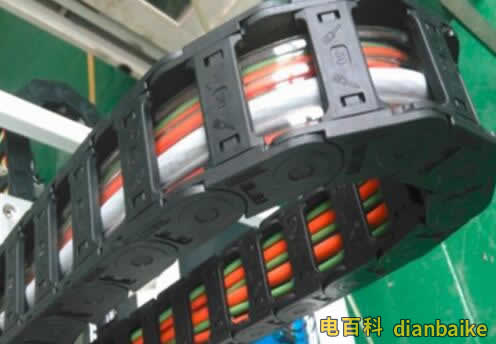

電纜要隨拖鏈實現來回移動，這種可以跟隨拖鏈進行來回移動而不易磨損的高柔性專用電纜稱為拖鏈電纜，拖鏈電纜主要適用于頻繁移動彎曲的場合，因為較普通電纜應具有：高柔性、耐油、防淺水耐潮、抗紫外線、耐候性能優異，耐低溫、耐磨、能承受較重的機械外力；電纜比普通柔性電纜更快加速度與更強的耐曲繞性。
二、拖鏈電纜由哪些部分組成
拖鏈電纜組成部分分別是：抗拉中心、導體結構、芯線絕緣、絞線、內護套、屏蔽、外護套七個部分。
1、電纜導體
拖纜的導體結構和普通電纜一樣。它選擇的導體材料非常靈活。一般來說導體越細，電纜的柔韌性就越大。導體結構，要避免使電纜產生纏繞現象，在導體材料的選擇上就要柔韌性較好的，而且粗細合理的導體。通過選擇合適直徑，長度的導體，還能夠有效地提高它的抗拉能力。
2、線芯絕緣
電纜芯線的絕緣部分非常重要，絕緣層需要支撐每根導線。因此像幾百米長的拖鏈電纜，所使用的絕緣層材料基本上是由PVC或TPE材料制成，以保證可靠性。作為一種絕緣材料，它的選擇上最好選擇不能夠互相粘連的芯線絕緣材料，而且它的絕緣層支撐起單股的導線，使得導體結果與芯線絕緣結構更好地互相作用。
3、絞線
拖鏈電纜的絞線結構以最合理的絞合間距纏繞在穩定的張力中心。結合絕緣材料的應用，根據運動狀態設計了絞合結構，并采用成束絞合的方式制作。絞線的選擇就需要配合抗拉中心，最好按照運動的狀態設計。
4. 屏蔽線
屏蔽線在保護套外以升級版的編制角度緊緊的編織，如果編織密度小，保護電纜能力就會降低，屏蔽線的保護層很快就會失去作用。因此緊密的屏蔽線的抗扭性能相對較好；屏蔽起到的作用是要保證EMC的保護能力，而緊密的編織就能夠使它對EMC的保護能力有所提高。
5、內保護套
拖纜內護套的主要作用是防止電纜絞線松散，保證整個拖鏈電纜結構的完整性和可靠性；內護套材料上的選擇就稍微簡單得多了，只要便宜的羊毛材料，填充物就可以了，它主要的功能上是要保證絞線結構能夠有序地進地排列，不存壞絞線結構。
6、外保護套
外保護套的材料使用不同，產生的功能功能也不同；外保護套可使電纜具有耐低溫、耐油、耐磨性高等特點；外護套必須要有高度的柔軟性，同時它的支撐功能也要好才行。
7、拉伸中心結構
為了保證拖纜的高抗拉性能，需要拉中心機構的作用，主要是中心線的填充；這樣可以很好地保護絞線的結構，能夠避免絞線游離到電纜中心區域，影響電纜的性能?？估行闹饕鸬降墓δ茏饔镁褪鞘沟媒g線部分的構結得到很好的保護作用，防止絞線脫離原先位置。
三、拖鏈里用什么型號電纜
TRVV：銅芯丁晴聚氯乙烯絕緣、丁晴聚氯乙烯護套拖鏈電纜。
TRVVP：銅芯丁晴聚氯乙烯絕緣、丁晴聚氯乙烯護套、軟護套鍍錫銅絲網編織屏蔽拖鏈電纜
TRVVSP：銅芯丁晴聚氯乙烯絕緣、丁晴聚氯乙烯護套對絞總屏蔽拖鏈電纜。
RVVYP：銅芯丁晴混合特殊絕緣、丁晴混合特殊護套耐油總屏蔽拖鏈電纜。
導體：多股超細精絞無氧銅絲，直徑0.1±0.004毫米。如有特殊需求可根據客戶技術指標，另行選擇其他型號銅絲。
絕緣：特殊混合丁晴聚氯乙烯材料絕緣。
屏蔽：鍍錫銅絲網編織密度85%以上
護套：混合丁晴聚氯乙烯專用耐彎曲、耐油、耐磨、防水護套。
拖鏈電纜種類繁多，芯數從單芯到60芯不等，單芯面積更是涵蓋類了0.08-60的所有型號。
四、電纜拖鏈用在什么設備，拖鏈電纜如何正確使用？
拖鏈電纜什么意思？電纜拖鏈中設備需要來回移動的場合，為了防止電纜糾纏、磨損、拉脫、掛和散亂，經常把電纜放入電纜拖鏈中對電纜起保護，可以來回移動不容易磨損高柔性專用電纜便叫拖鏈電纜，也可稱之拖曳電纜，坦克鏈電纜。

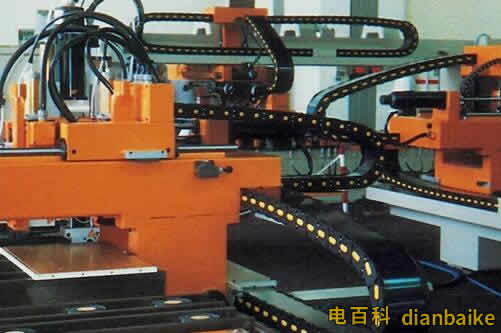

拖鏈電纜主要應用于工業電子系統、自動發電線路、自動設備、倉儲設備、機器人、機器人手臂、消防控制系統、數控機床、雕刻機、激光機、起重機拖纜系統及冶金行業等設備和場合?？梢哉f，拖纜的應用更加廣泛。拖鏈帶線纜主要特點是耐彎曲、扭轉、彎曲、淺水、耐油、耐紫外線、耐候性、耐候性、耐寒性、耐磨性好，能承受沉重的外力，抗彎力強，在往復運動下新安裝，特別是在工業環境中彎曲頻繁的場合。更多關于拖鏈電纜知識請關注電百科，盜載必究。
