設備點件檢查→剝除電纜護層→剝除銅屏蔽及半導導電層→固定應力管→壓接連接管→包繞半導帶及填充膠→固定絕緣管→安裝屏蔽網及地線→固定護套→送電運行驗收
一、設備點件檢查：開箱檢查實物是否符合裝箱單上的數量，外觀有無異?，F象。
二、剝除電纜護層：
剝除電纜護層示意圖
1、調直電纜：將電纜留適當余度后放平，在待連接的兩根電纜端部的兩米處內分別調直、擦干凈、重疊200mm，在中間作中心標線，作為接頭中心。
2、剝外護層及鎧裝：從中心標線開始在兩根電纜上分別量取800mm、500mm，剝除外護層；距斷口50mm的鎧裝上用銅絲綁扎三圈或用鎧裝帶卡好，用鋼鋸沿銅絲綁扎處或卡子邊緣鋸一環形痕，深度為鋼帶厚度1/2，再用改錐將鋼帶尖撬起，然后用克絲鉗夾緊將鋼帶剝除。
3、剝內護層：從鎧裝斷口量取20mm內護層，其余內護層剝除，并摘除填充物。
4、鋸芯線、對正芯線，在中心點處鋸斷。
三、剝除屏蔽層及半導電層：自中心點向兩端芯線各量300mm剝除屏蔽層，從屏蔽層斷口各量取20mm半導電層，其余剝除。徹底清除絕緣體表面的半導質。
四、固定應力管：
剝除屏蔽層及半導電層示意圖

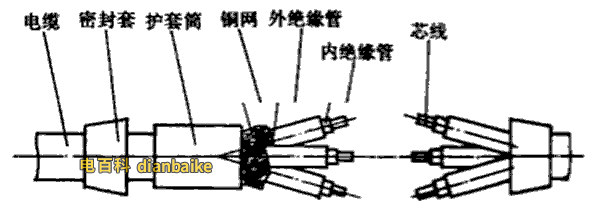

在中心兩側的各相上套入應力管，搭蓋銅屏蔽層20mm，加熱收縮固定。套入管材，在電纜護層被剝除較長一邊套入密封套、護套筒；護層被剝除較短一邊套入密封套；每相芯線上套入內、外絕緣管、半導電管、銅網。
固定應力管示意圖
加熱收縮固定熱縮材料時，應注意：
（1）加熱收縮溫度為110℃~120℃。因此，調節噴燈火焰呈黃色柔和火焰，謹防高溫藍色火焰，以避免燒傷熱收縮材料。
（2）開始加熱材料時，火焰要慢慢接近材料，在材料周圍移動，均勻加熱，并保持火焰朝著前進（收縮）方向預熱材料。
（3）火焰應螺旋狀前進，保證絕緣管沿周圍方向充分均勻收縮。

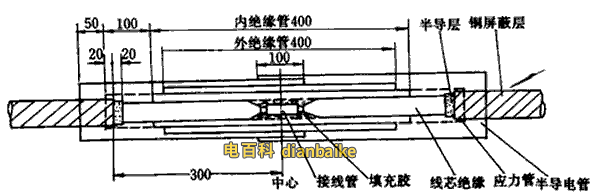

五、壓接連接管：在芯線端部量取二分之一連接管長度加5mm切除線芯絕緣體，由線芯絕緣斷口量取絕緣體35mm、削成30mm長的錐體，壓接連接管。
六包繞半導帶及填充膠：在連接管上用細砂布除掉管子棱角和毛刺并擦干凈。然后，在連接管上包半導電帶，并與兩端半導層搭接。在兩端的錐體之間包繞填充膠厚度不小于3mm。
七、固定絕緣管：
1、 固定內絕緣管：將三綠肥內絕緣管從電纜端拉出分別套在兩端應力管之間，由中間向兩端加熱收縮固定。加熱火焰向收縮方向。
2、 固定外絕緣管：將外絕緣管套在內絕緣管的中心位置上。由中間向兩端加熱收縮固定。
3、 固定半導電管：依次將兩根半導電管套在絕緣管上，兩端搭蓋銅屏蔽層各50mm，再由兩端向中間加熱收縮固定。

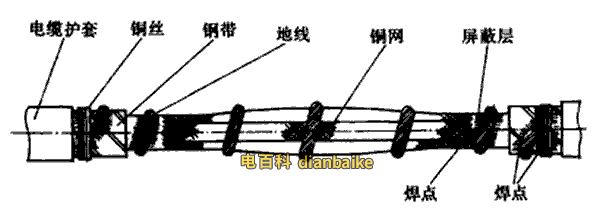

八、安裝屏蔽網及地線（圖2-31）。從電纜一端芯線分別拉出屏蔽網，連接兩端銅屏蔽層，端部用銅絲綁扎，用錫焊焊牢。用地線旋繞扎緊芯線，兩端在鎧裝上用銅絲綁扎焊牢，并在兩側屏蔽層上焊牢。
安裝屏蔽網及地線示意圖
九、固定護套
固定護套示意圖
電纜護套安裝將兩瓣的鐵皮護套對扣聯接，用鉛絲在兩端扎緊，用銼刀去掉鐵皮毛刺。套上護套筒，電纜兩端將密封套套在護套頭上，兩端各搭蓋護套筒和電纜外護套各100mm，加熱收縮固定。
十、送電運行驗收：
1 、電纜中間頭制作完畢后，按要求由試驗部門做試驗。
2、 驗收：試驗合格后，送電空載運行24h，無異?，F象，輸驗收手續，交建設單位使用。同時，提交變更洽商、產品合格證、試驗報告和運行記錄等技術資料。更多關于高壓電纜接頭安裝問題請關注電百科，盜載必究。
