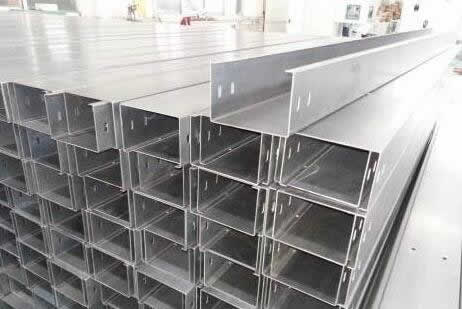

槽式電纜橋架就是凹槽式的電纜橋架，具有一定封閉性，適合用于敷設計算機電纜、通信電纜、熱電偶電纜及其它高靈敏系統的控制電纜。對屏蔽干擾和重腐蝕環境中電纜的防護效果好；下面就來介紹下槽式電纜橋架規格、槽式電纜橋架的比重、槽式電纜橋架和托盤式電纜橋架的區別。
一、槽式電纜橋架規格
槽式電纜橋架型號的字母表示方式是：（C）開頭，有些是（XQJ-C）
槽式線槽/電纜橋架規格一般：50mm~1200mm都有。
槽式線槽/橋架規格尺寸表示方式：（寬+高+厚度）
50*50*0.8mm、100*50*1.0mm、150*100*1.0mm、200*100*1.2mm
300*100*1.5mm、400*150*1.5mm、600*200*2.0mm、800*200*2.5mm等。
二、槽式電纜橋架彎頭規格

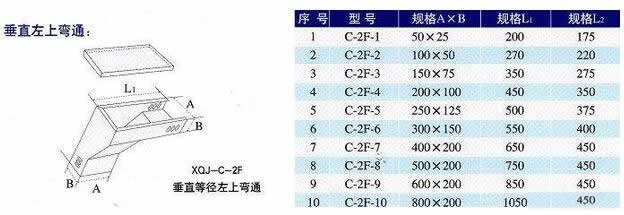

1、垂直左上槽式電纜橋架彎通規格表：

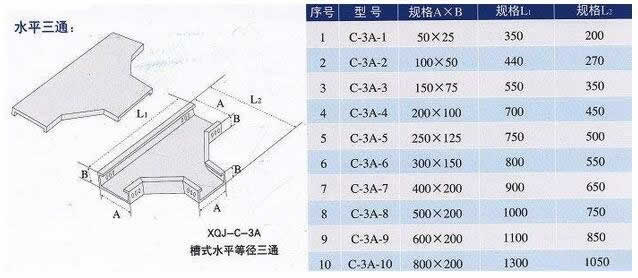

2、水平三通槽式電纜橋架彎通規格表：

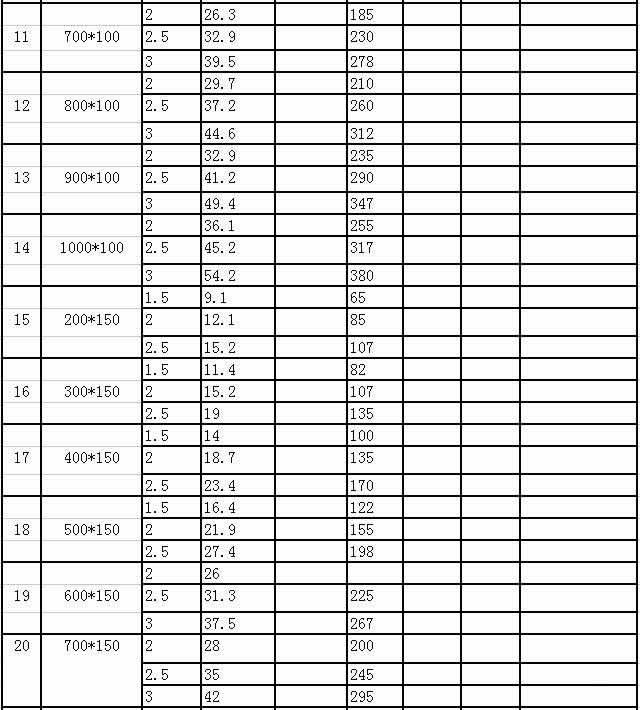

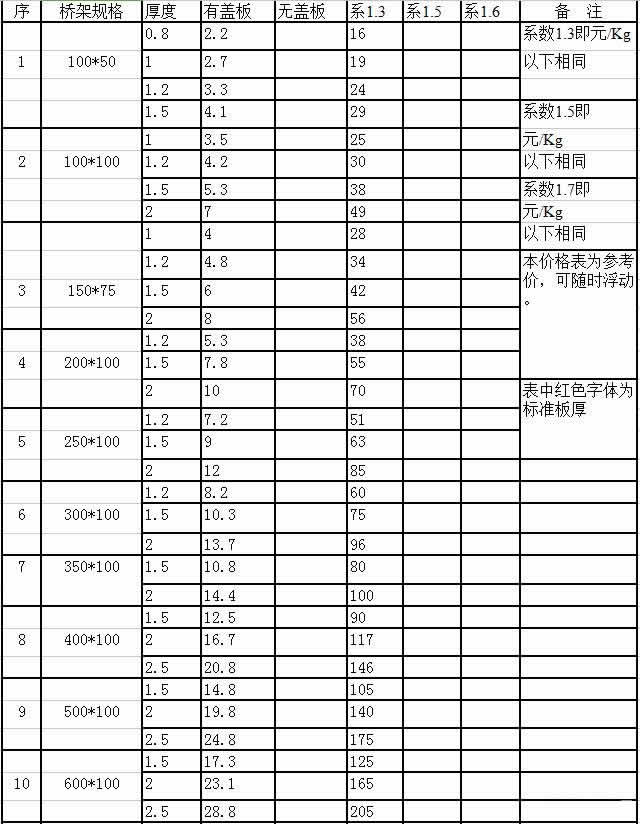

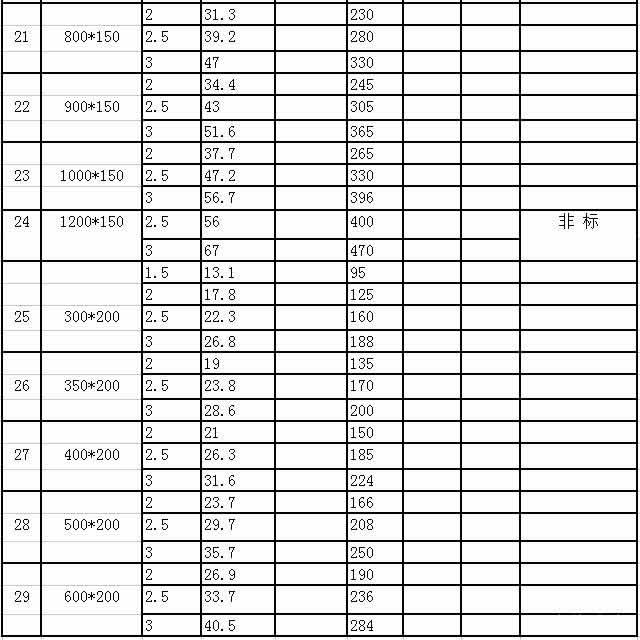

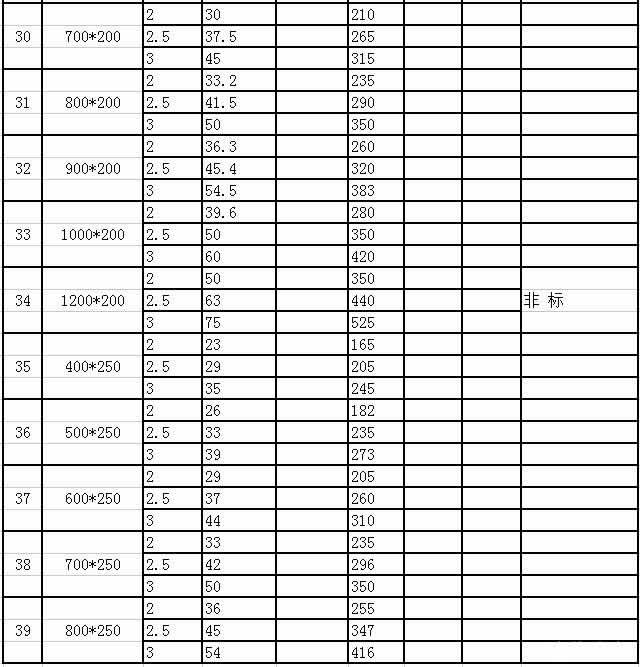

三、槽式電纜橋架比重




四、如何選擇電纜橋架的規格尺寸：
1、為防止纜橋架的規格尺寸偏大或偏緊，《民用建筑電氣設計規范》（JGJ16-2008）中規定：
“電纜總截面積與托盤內橫斷面積的比值，電力電纜不應大于40%；控制電纜不應大于50%。”
2、各種彎通及附件規格應符合工程布置條件并與橋架相配套。
3、支、吊架規格的選擇，應按橋架規格、層數、跨距等條件配置。并應滿足荷載的要求。
4、要求橋架防火的區段，必須采用鋼制或不燃、阻燃材料。
五、槽式電纜橋架和托盤式電纜橋架的區別
1、槽式就是封閉的；托盤就是橋架底部有很多腰形孔，以利于散熱；梯式的底部像樓梯一樣，側面有擋板，灰塵多的地方用梯式的，不會積灰。槽式和托盤就是底部不同，有孔和沒孔。槽式的不利于散熱，托盤散熱稍好。托盤式橋架槽底有散熱孔，槽式沒有！由于開了散熱孔，托盤式橋架板材的厚度要厚點
2、槽式的電纜橋架它是一種全封閉類型的電纜橋架，這種類型的電纜橋架是比較適合于鋪設計算機電纜、信電纜以及熱電偶電纜等等高敏系統的控制電纜。而托盤式電纜橋架它是被廣泛使用在石油化工以及電視電訊等等方面的一種電纜橋架，而且它不僅僅適用于動力類型的電纜的安裝，它還適用于控制電纜的鋪設。所以從這一方面來說，托盤式的電纜它的適用的領域要比槽式電纜要寬，而且槽式電纜它主要適用于鋪設截面小但是數量卻非常多的電線電纜，而托盤式纜橋架主要就是用于鋪設截面大但是數量比較小的電力電纜。
3、大的動力電纜一般用梯式橋架，在個別有少量小電纜和電線合用的橋架用槽式，前提是相同電壓等級為前提。槽式帶蓋，避免線纜有外露部分。 實際上很多項目用的都是曹氏橋架 很少用梯架除非井道
4、槽式橋架一般儀表用的多！電氣橋架一般多用梯架式橋架和托盤式橋架。其中動力電纜一般只用梯架式橋架。托盤式橋架一般用于控制電纜的敷設。主要是考慮電纜散熱的問題。更多關于槽式電纜橋架請多關注電百科，盜載必究。
