同軸電纜先由兩根同軸心、相互絕緣的圓柱形金屬導體構成基本單元(同軸對)，再由單個或多個同軸對組成的電纜；下面電百科就來介紹下什么是同軸電纜？同軸電纜型號和原理及同軸電纜和普通電纜區別。
同軸電纜從用途上分可分為基帶同軸電纜和寬帶同軸電纜（即網絡同軸電纜和視頻同軸電纜）。同軸電纜分50Ω 基帶電纜和75Ω寬帶電纜兩類?；鶐щ娎|又分細同軸電纜和粗同軸電纜?；鶐щ娎|僅僅用于數字傳輸，數據率可達10Mbps。
一、什么是同軸電纜？
同軸電纜(Coaxial Cable)是指有兩個同心導體，而導體和屏蔽層又共用同一軸心的電纜。最常見的同軸電纜是由絕緣銅導體、另一環形導體及其內絕緣材料外的絕緣體組成，然后整個電纜由聚氯乙烯或聚四氟乙烯材料的護套包圍。
1、同軸電纜的分類方式：
同軸電纜按用途可分為兩種基本類型：基帶同軸電纜和寬帶同軸電纜。目前基帶常用的電纜，其屏蔽線用銅做成的網狀的，持征阻抗為50歐姆(如RG―8、RG―58等)；寬帶同軸電纜的屏蔽層通常是用鋁沖壓成的，特征阻抗為750歐姆(如RG―59等)。
射頻同軸電纜根據其直徑大小可以分為：粗射頻同軸電纜與細射頻同軸電纜。粗纜適用于比較大型的局部網絡，它的標準距離長，可靠性高，由于安裝時不需要切斷電纜，因此可以根據需要靈活調整計算機的入網位置，但粗纜網絡必須安裝收發器電纜，安裝難度大，所以總體造價高。相反，細纜安裝則比較簡單，造價低，但由于安裝過程要切斷電纜，兩頭須裝上基本網絡連接頭（BNC），然后接在T型連接器兩端，所以當接頭多時容易產生不良的隱患，這是目前運行中的以太網所發生的最常見故障之一。
粗電纜或細電纜是否為總線拓撲，即電纜連接到多臺機器。此拓撲適用于機器密集型環境，但當觸點發生故障時，故障將影響整個電纜串聯。所有機器都在上面。故障診斷和維修都很麻煩，因此將逐漸被非屏蔽雙絞線或光纜所取代。

2、同軸電纜工作原理：

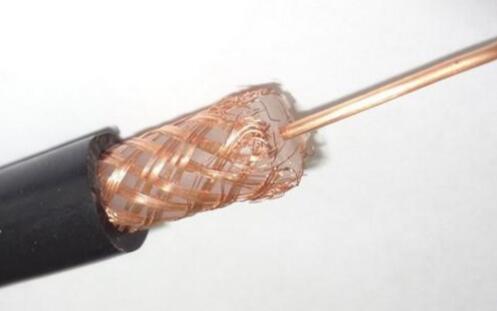

同軸電纜由里到外分為四層：中心銅線，塑料絕緣體，網狀導電層和電線外皮。電流傳導與中心銅線和網狀導電層形成的回路。因為中心銅線和網狀導電層是同軸的。
同軸電纜傳導交流電而不是直流電，這意味著鐘會的電流方向每秒反轉幾次。
如果高頻電流是通過普通電線傳輸的，那么這種電線就相當于向外傳輸無線電的天線。這種效果會失去信號的功率并降低接收信號的強度。
同軸電纜就是為了解決這個問題而設計的。中心線發射的無線電由網絡導電層隔離，可以控制接地發射的無線電。
同軸電纜也有問題。如果電纜的某一部分被壓縮或扭曲，則中心線與網絡導電層之間的距離并不總是相同的，這將導致內部無線電波反射回信號源。這種效應減低了信號功率。為了克服這一問題，在中心導線和網狀導電層之間增加了一層塑料絕緣體，以確保兩者之間的距離一致。這也會導致電纜變硬并且不易彎曲。
3、同軸電纜的優缺點：
同軸電纜的優點是可以在相對長的無中繼器的線路上支持高帶寬通信，而其缺點也是顯而易見的：一是體積大，細纜的直徑就有3/8英寸粗，要占用電纜管道的大量空間；二是不能承受纏結、壓力和嚴重的彎曲，這些都會損壞電纜結構，阻止信號的傳輸；最后就是成本高，而所有這些缺點正是雙絞線能克服的，因此在現在的局域網環境中，基本已被基于雙絞線的以太網物理層規范所取代。
4、同軸電纜的參數指標：
主要電氣參數
1）同軸電纜的特性阻抗同軸電纜的平均特性阻抗為50±2Ω，沿單根同軸電纜的阻抗的周期性變化為正弦波，中心平均值±3Ω，其長度小于2米。
2）同軸電纜的衰減一般指500米長的電纜段的衰減值。當用10MHz的正弦波進行測量時，它的值不超過8.5db（17db/公里）;而用5MHz的正弦波進行測量時，它的值不超過6.0db（12db/公里）。
3）同軸電纜的傳播速度需要的最低傳播速度為0.77C（C為光速）。
4）同軸電纜直流回路電阻電纜的中心導體的電阻與屏蔽層的電阻之和不超過10毫歐/米（在20℃下測量）。
物理參數

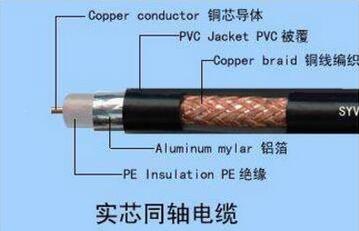

同軸電纜是由中心導體、絕緣材料層、網狀織物構成的屏蔽層以及外部隔離材料層組成．
同軸電纜具有足夠的可柔性，能支持254mm（10英寸）的彎曲半徑。中心導體是直徑為2.17mm±0.013mm的實芯銅線。絕緣材料必須滿足同軸電纜電氣參數。屏蔽層是由滿足傳輸阻抗和ECM規范說明的金屬帶或薄片組成，屏蔽層的內徑為6.15mm，外徑為8.28mm。外部隔離材料一般選用聚氯乙烯（如PVC）或類似材料。
測試的主要參數
1）導體或屏蔽層的開路情況。
2）導體和屏蔽層之間的短路情況。
3）導體接地情況。
4）在各屏蔽接頭之間的短路情況。
三、同軸電纜和普通電纜的區別？
普通電纜介紹：
電纜（electric cable；power cable）：通常是由幾根或幾組導線組成。
定義1：由一個或多個相互絕緣導線和外部絕緣保護層組成的電線，將電力或信息從一個地方傳輸到另一個地方。
高壓電纜:通常是由幾根或幾組導線每組至少兩根絞合而成的類似繩索的電纜,每組導線之間相互絕緣,并常圍繞著一根中心扭成,整個外面包有高度絕緣的覆蓋層。電纜具有內通電，外絕緣的特征。
電纜分類：
電纜有電力電纜、控制電纜、補償電纜、屏蔽電纜、高溫電纜、計算機電纜、信號電纜、同軸電纜、耐火電纜、船用電纜、礦用電纜、鋁合金電纜等等。它們都是由單股或多股導線和絕緣層組成，用來連接電路、電器等。
Cable是指有兩個同心導體，而導體和屏蔽層又共用同一軸心的電纜。常用于設備與設備之間的連接，或應用于總線型網絡拓撲。同軸電纜的中心軸是具有絕緣材料的銅線。絕緣材料的外層由中空圓柱形網狀銅導體覆蓋，最外層是絕緣層。與雙絞線相比，同軸電纜抗干擾能力強，屏蔽性能好，傳輸數據穩定，價格低廉，無需連接集線器或交換機即可使用。電纜通常是由幾根或幾組導線[每組至少兩根]絞合而成的類似繩索的電纜,每組導線之間相互絕緣,并常圍繞著一根中心扭成,整個外面包有高度絕緣的覆蓋層;特指海底電纜:材質上有區別。多架設在空中或裝在地下、水底，用于電訊或電力輸送。
同軸電纜（Coaxtal   CabLe）常用于設備與設備之間的連接，或應用在總線型網絡拓撲中。同軸電纜的中心軸是具有絕緣材料的銅線。絕緣材料的外層由中空圓柱形網狀銅導體覆蓋，最外層是絕緣層。與雙絞線相比，同軸電纜抗干擾能力強，屏蔽性能好，傳輸數據穩定，價格低廉，無需連接集線器或交換機即可使用。
電纜通常是由幾根或幾組導線[每組至少兩根]絞合而成的類似繩索的電纜,每組導線之間相互絕緣,并常圍繞著一根中心扭成,整個外面包有高度絕緣的覆蓋層;特指海底電纜:材質上有區別。多架設在空中或裝在地下、水底，用于電訊或電力輸送。更多關于同軸電纜知識請關注電百科，盜載必究。
