35kv電纜一般是指35千伏高壓電力電纜，關于35kv電纜型號規格，載流量及是否與其他電纜敷設同個通道內；下面電百科就來介紹下35kv電纜型號及對應的外徑和載流量表、35kv高壓電纜產品技術說明書等。

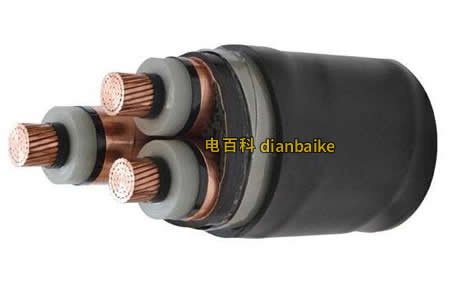

一、35kv電纜產品技術說明：
1、35kv電纜型號主要有YJV22電纜，YJLV電纜，YJLV22電纜，YJV32電纜，YJLV32電纜，YJV42電纜，YJLV42電纜，YJV62電纜，YJLV62電纜。
2、35KV電力電纜定義交聯聚乙烯絕緣電力電纜是采用化學方法或物理方法,使聚乙烯分子由線型分子結構轉變為三維網狀結構,由熱塑性的聚乙烯變成熱固性的交聯聚乙烯,從而提高了聚乙烯的耐老化性能、機械性能和耐環境能力，并保持了優良的電氣性能。
3、高壓電纜導體的最高長期工作溫度90度，短路時（最長時間不超過5S），電纜導體最高溫度不超過250度
二、35kV的電纜如何做耐壓試驗？
 1．試驗前的準備工作：
1）、施工所需要用的工器具、安裝材料準備充分，并做好檢查
2）、辦理好施工工作票,做好安全技術交底
3）、當天參加施工的所有人員和有關負責人應提前到現場做好準備工作
4）、施工電源 施工用電源箱內的開關要接成三相五線制，從施工用電源箱接電源使用前，必須用萬用表測量電源，確保開關下端沒有電時才能接上電源線。所有用電器具要求有良好接地。
2.試驗步驟：
1）、檢查電纜線路的相位
電纜線路的兩端相位應一致并與電網相位相符合。
2）、測量絕緣電阻（先將兩側電纜頭表面的油污和灰塵擦拭干凈）
應采用5000V兆歐表測量，其阻值規范中未作規定。正常情況下 新電纜阻值均在10000MΩ以上。多芯電纜應分別測量每一芯線對其它芯線及外皮的絕緣電阻。外護套及內襯層使用500V絕緣電阻測試儀測試其對地電阻，數據參照試驗交接規程。
3）、交流耐壓試驗
3.1試驗前確保相位是否正確，拉好警戒線做好安全措施，電纜另外 一頭拉好警戒線，派專人監護嚴禁他人進入。無關人員撤離試驗現場。
3.2 使用2500V絕緣電阻測試儀，測試準備耐壓的相位記錄好數據。
3.3 接好儀器線，確保接地線正確。對單相開始耐壓，其他相位和外 護套及內襯層接地。耐壓電壓根據規程做2.5倍U0。耐壓時間為60分鐘。耐壓過程中，不應發生閃絡及放電現象。耐壓結束切斷電源，并使用放電棒放電完畢后，測試耐壓后的絕緣電阻不應有明顯下降，做好記錄。
三、35kv高壓電纜載流量表：

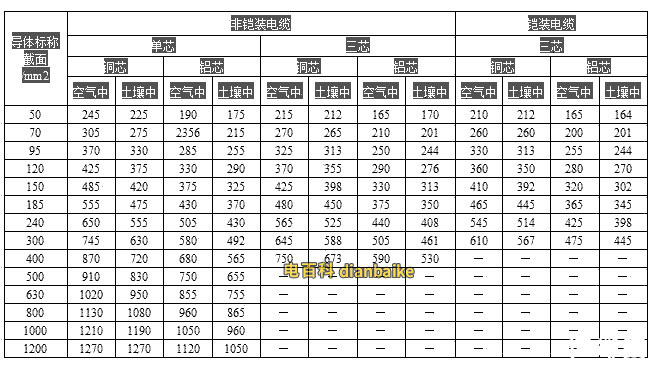

敷設條件：導體最高溫度：90℃；環境空氣溫度：40℃；土壤溫度：20℃；土壤熱阻系數1.0℃•m/W，單根敷設的載流量表：

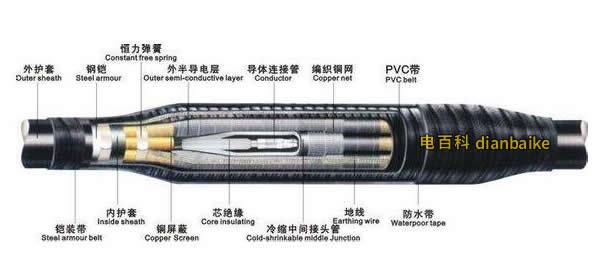

三、35kv電纜中間接頭怎么接？
1、切割電纜本次接頭制作選用JSY10/3.270-120mm熱縮套件；切割電纜。將待接頭的兩段電纜自斷口處交疊，交疊長度為200~300mm；量取交疊長度的中心線并作記號，同時將黑色填充保留后翻，不要割斷。
2、芯線處理熱縮套件為浙江紅光金具電器有限公司的JSY10/3.270-120mm)，將熱縮套件中一長一短兩根直徑最大的黑色塑料管分別套入兩段電纜，然后處理線芯。
3、鉛筆頭特寫，鉛筆頭處理用來分散電場分布應力。
4、清潔半導層；烘烤應力控制管；在長端尾部套入屏蔽銅網；依次套入絕緣材料；
5、壓接芯線；打磨壓接頭；接頭上包繞；
6、烘烤內半導電管；烘烤內絕緣；烘烤外絕緣管；烘烤外半導電層；
7、各相分別套入銅網屏蔽；
8、綁扎，整形；
9、綁扎，整形2有條件可在白紗帶外再包繞一層高壓熱縮帶，增加密封絕緣度，無條件不包也可；
10、焊接地線；
11、烘烤外護層，將一端電纜中早已套入的長外護套管移到超過壓接管位置時開始熱縮。

四、關于35kV及以上高壓電纜宜與其他電纜敷設統一電纜通道
根據GB 50217-2007 電力工程電纜設計規范，5.1.3同一通道內電纜數量較多時，若在同一側的多層支架上敷設，應符合下列規定：
1、應按電壓等級由高至低的電力電纜、強電至弱電的控制和信號電纜、通訊電纜“由上而下”的順序排列。當水平通道中含有35kV 以上高壓電纜，或為滿足引入柜盤的電纜符合允許彎曲半徑要求時，宜按“由下而上”的順序排列。在同一工程中或電纜通道延伸于不同工程的情況，均應按相同的上下排列順序配置。
2、支架層數受通道空間限制時，35kV 及以下的相鄰電壓級電力電纜，可排列于同一層支架上，1kV 及以下電力電纜也可與強電控制和信號電纜配置在同一層支架上。
3、同一重要回路的工作與備用電纜實行耐火分隔時，應配置在不同層的支架上。更多關于35kv電纜問題請關注電百科，盜載必究。
