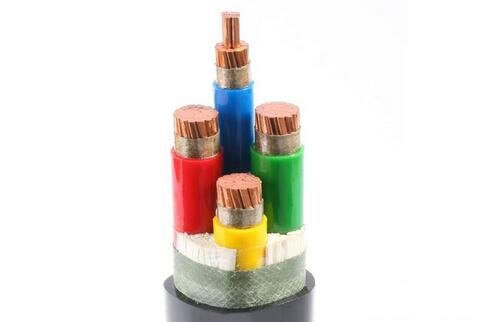

耐火電纜NH-YJV是電纜在火焰中被燃燒，在一定時間內仍能保持正常通電；下面就來介紹下YJV耐火電纜型號規格圖片及特性應用。
一、什么是耐火電纜
耐火線纜指在火焰燃燒的情況下能保持一定時間的正常運行，即保持線路的完整性（CircuitIntegrity）。為了評定線纜的阻火性能優劣，國際電工委員會和英國電工委員會分別制定了IEC331和BS6387兩個標準。相比之下BS6387在耐火能力的要求上較IEC331高得多。
IEC60331阻燃等級：IEC60331-1999中，供火溫度要求為750℃/3h級，表示在750℃下施加300伏電壓水平燃燒3小時不擊穿。
BS6387阻燃等級：BS6387要求通過水平燃燒實驗、水噴淋實驗和機械沖擊震動燃燒實驗。水平燃燒實驗為A級650℃/3h、B級750℃/3h、C級950℃/3h和S級950℃/3min。
A級表示在650℃下施加300伏電壓水平燃燒3小時不擊穿；
B級表示在750℃下施加300伏電壓水平燃燒3小時不擊穿；
C級表示在950℃下施加300伏電壓水平燃燒3小時不擊穿；
S級表示在950℃下施加300伏電壓水平燃燒3分鐘不擊穿。
水噴淋燃燒實驗分為W級，表示在施加300伏電壓燃燒15分鐘然后再淋水燃燒15分鐘不擊穿。
沖擊震動燃燒實驗分為X級650℃/15min、Y級750℃/15min和Z級950℃/15min、
X級表示在650℃下施加300伏電壓一邊燃燒一邊每30秒機械沖擊震動15分鐘不擊穿；
Y級表示在750℃下施加300伏電壓一邊燃燒一邊每30秒機械沖擊震動一次15分鐘不擊穿；
Z級表示在950℃下施加300伏電壓一邊燃燒一邊每30秒機械沖擊震動一次15分鐘不擊穿。
BS6387要求的最高級別型號為CWZ
二、NH-YJV-0.6/1KV-5X16-CT/SC40-WE耐火電纜型號含義
NH ：耐火（聲母縮寫）
YJV ：YJ為交聯電纜 V代表聚氯乙烯，合在一起為交聯聚氯乙烯絕緣聚氯乙烯護套銅芯電纜
0.6/1KV：為耐壓等級
5*16：代表每根電纜里面有5根截面積16平方毫米的導電體
CT：電纜穿橋架敷設
/ ： 或者
SC40： 穿鍍鋅鋼管直徑40毫米敷設
WE：W為沿墻面敷設，E為明敷 合在一起為沿墻面明敷
三、耐火電纜與阻燃電纜區別
1、原理的區別：耐火電纜與阻燃電纜的原理不同。含鹵電纜阻燃原理是靠鹵素的阻燃效應，無鹵電纜阻燃原理是靠析出水降低溫度來熄滅火焙．耐火電纜是靠耐火層中云母材料的耐火、耐熱的特性，保證電纜在火災時也工作正常
2、結構和材料的區別：耐火電纜的結構和材料與阻燃電纜也不相同。
阻燃電纜的基本結構是：1)絕緣層采用阻燃材料，2)護套及外護層采用阻燃材料；3)包帶和填充采用阻燃材料。
而耐火電纜通常是在導體與絕緣層之間再加1個耐火層，所以從理論上講可以在阻燃電纜的結構中加上耐火層，就形成了既阻燃又耐火的電纜，但實際并沒有這個必要。
因為耐火電纜的耐火層，通常采用多層云母帶直接繞包在導線上．它可耐長時間的燃燒，即使施加火焰處的高聚物被燒毀，也能夠保證線路正常運行。
四、耐火電纜注意事項：
耐火電纜時需要注意以下幾個問題：
1、當耐火電纜用于電纜密集的電纜隧道、電纜夾層中，或位于油管、油庫附近等易燃場所時，應首先選用A類耐火電纜。除去這些情況，并且電纜配置數量較少時，應選用B類耐火電纜。
2、耐火電纜大多用作應急電源的供電回路，要求火災時正常工作。由于火災時環境溫度急劇上升，為保證線路的輸送容量，降低壓降，對于供電線路較長且嚴格限定允許電壓降的回路，應將耐火電纜截面至少放大一檔。
3、耐火電纜不能當作耐高溫電纜使用。
4、為降低電纜接頭在火災事故中的故障機率，在安裝中應盡量減少接頭數量，以保證線路在火災中能正常工作。如果需要做分支接線，應對接頭做好防火處理。
