經常使用的電氣圖紙中YJV-3*50+1*25-SC70-SC100-FC（-0.8M）是什么意思？下面就來介紹下電氣圖紙中電纜符號含義。
一、YJV電纜符號含義
YJ表示交聯聚乙烯絕緣，V表示聚氯乙烯護套；YJV表示銅芯交聯聚乙烯絕緣，聚氯乙烯護套電纜；
二、3*50+1*25表示3根50平方毫米芯線加1根25平方毫米芯線，一般50芯線是ABC三相線，25芯線是N線；
SC70-SC100：表示敷設方式是穿內直徑70-100mm的鋼管敷設；
SC是國標規定的線路敷設方式字母代號之一，表示導線是穿鋼管敷設（低壓流體焊接鋼管），SC70表示導線采用DN70的低壓流體焊接鋼管作為保護管敷設，DN70表示此鋼管的公稱通徑是70mm，指鋼管公稱內徑是70mm（系列值，實際內徑略有差別）。
FC（-0.8M）：FC表示埋地暗敷，-0.8M表示埋入地表下0.8米。
FC為地板地面下敷設；采用3x50+1x25的交聯聚乙烯絕緣聚氯乙烯護套電力電纜，穿70或100的鍍鋅鋼管，沿地面下0.8m敷設。
三、如果換成是YJV22,那么后面的數字22表示鋼帶鎧裝，能承受機械外力作用，但不能承受大的拉力；23表示細鋼絲鎧裝，用于高落差地區，能承受機械外力和相當的拉力；43表示粗鋼絲鎧裝，適用于高落差地區，能承受機械外力和相當的拉力；如上后面沒有帶數字的沒有鎧裝，敷設于室內，隧道、電纜溝及管道中，也可埋在松散的土壤中，電纜能承受一定的敷設牽引，但不能承受機械外力作用。所以需要用穿管的方式來進行敷設。

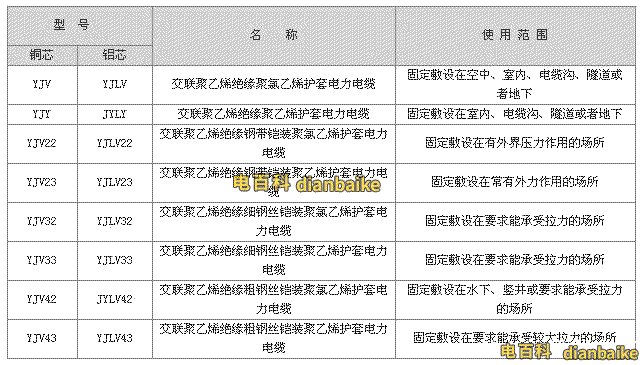

下表是YJV電纜的常見敷設方式：

四、電纜常見敷設方式：穿管
穿管的方式有：
DB-直埋；
TC-電纜溝；
BC-暗敷在梁內；
CLC-暗敷在柱內；
WC-暗敷在墻內；
CE-沿天棚頂敷設；
CC-暗敷在屋面或頂板內；
SCE-吊頂內敷設；
FC-地板或地面下；
SR-沿鋼索；
BE-沿屋架或梁；
WE-沿墻明敷。
電纜套管的常見分類有(SC-焊接鋼管，MT-電線管，PC-PVC塑料硬管，FPC-阻燃塑料硬管，CT-橋架，MR-金屬線槽，M-鋼索，CP-金屬軟管，PR-塑料線槽，RC-鍍鋅鋼管）。更多關于電纜型號參數請關注電百科，盜載必究。
