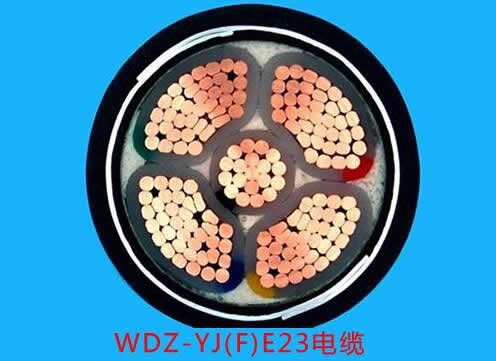

WDZ-YJ(F)E是幅照電纜，交聯時通過高能電子加速器的輻照，形成交聯鍵結合能量高，穩定性好；下面就來介紹下WDZ-YJ(F)E電纜圖片和型號規格及與WDZ-YJE電纜區別等。
一、WDZ-YJ(F)E是什么電纜？
WDZ-YJ(F)E電纜全稱低煙無鹵阻燃(輻照)交聯聚乙烯絕緣聚乙烯護套電力電纜，E表示采用的是以聚乙烯為基料的聚烯烴護套材料；E在電線電纜命名代號里表示聚乙烯。
WDZ-YJ(F)E又稱WDZA-YJ(F)Y，后者是2005年出臺標準后的型號，執行國家標準為GB/T 19666-2005。

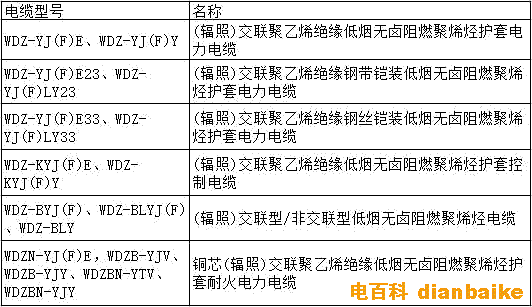

WDZ-YJ(F)E電纜型號規格：
W-無鹵
D-低煙
Z-阻燃
N-耐火
YJ(F)-（輻照）交聯聚乙烯絕緣
E/Y-聚乙烯護套

輻照交聯就是利用電子加速器產生的高能量電子束流，轟擊絕緣層及護套，將高分子鏈打斷，被打斷的每一個斷點成為自由基。自由基不穩定，相互之間要重新組合，重新組合后原來的鏈狀分子結構變成三維網狀的分子結構而形成交聯。
二、WDZ-YJ(F)E電纜與WDZ-YJE區別（輻照電纜與普通電纜區別）
1、輻照工藝：采用經過改性的聚乙烯絕緣料，通過1+2的擠出方式完成異體屏蔽層――絕緣層――絕緣屏蔽層的擠出后，將冷卻后的絕緣線芯，均勻通過高能電子加速器的輻照掃描窗口完成交聯過程。輻照交聯電纜料中不加入交聯劑，在交聯時是由高能電子加速器產生的高能電子束有效穿透絕緣層，通過能量轉換產生交聯反應的，因為電子帶有很高的能量，而且均勻地穿過絕緣層，所以形成的交聯鍵結合能量高，穩定性好。表現出的物理性能為，耐熱性能優于化學交聯電纜。但由于受加速器能量級的限制(一般不超過3.0Mev電子束有效穿透厚度為10mm以下，考慮幾何因數，生產電纜的電壓等級僅能達到10KV，優勢在6KV以下。
2、(20-30年)輻照交聯電纜長期允許工作溫度為:若按額定工作溫度105°C推導，其熱老化壽命超過60年。若按額定工作溫度90°C推導，其熱老化壽命超過100年。
3、輻照電纜價格較高
4、絕緣電阻大；由于輻照交聯電纜避免了采用氫氧化物作為阻燃劑，因此防止了交聯時出現的預交聯和因絕緣層吸收空氣中的水分而使絕緣電阻下降現象。從而保證了絕緣電阻值。
5、載流量大；輻照交聯電纜，經高能電子束輻照后，材料的分子結構從線性變成三維網狀分子結構，耐溫等級從非交聯的70℃提高到90℃、105℃、125℃、135℃、甚至150℃，比同規格的電纜的載流量提高15-50% 。
6、環保，安全；由于電纜所采用的材料都是無鹵環保材料，所以電纜的燃燒特性符合環保要求。
7、產品質量溫度；傳統的溫水交聯電纜的質量受水溫度，劑制工藝，交聯添加劑等因素影響，質量不穩定，而輻照交聯電纜的質量取決于電子束的輻照劑量，輻照劑量是由計算機控制，少了人為的因素，所以質量穩定。

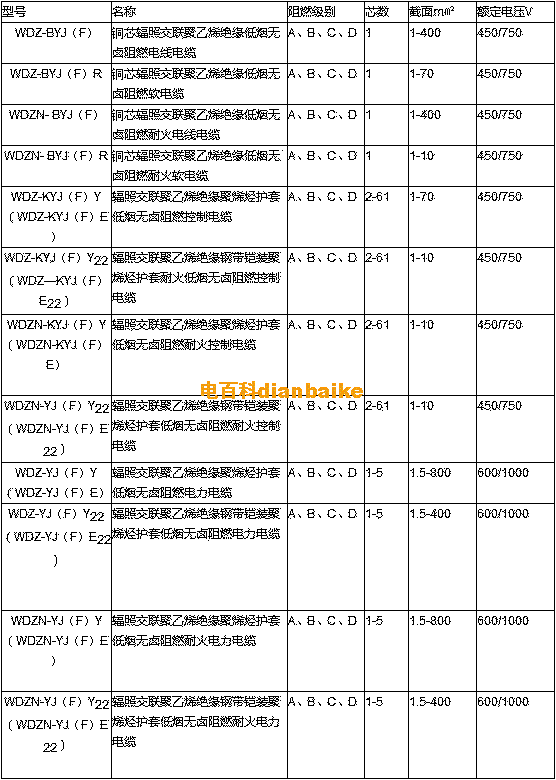

輻照電纜型號規格表

三、WDZ-YJ(F)E輻照電纜應用：用于高層建筑、醫院、劇場、電站、地鐵、隧道、石油化工行業等有特殊的阻燃和無鹵、低煙、低毒安全清潔要求的固定敷設場合。
電力電纜用于額定電壓為0.6/1KV的輸配電系統。
控制電纜用于額定電壓為450/750V及以下的控制、監控回路及保護線路。
其中的耐火電纜，除了能在正常工作條件下傳輸電力外，也可在發生火災的一段時間內還能供電，以便進行緊急消防、搶救人員疏散等工作，減少火災
電纜在正常使用時，交聯聚乙烯絕緣電纜，導體長期允許工作溫度不超過90℃，短路時（最長持續5秒），導體最高溫度不超過250℃。聚氯乙烯絕緣電纜，長期工作溫度不超過70℃，短路時（5秒內），不超過160℃。低于0℃敷設時，電纜必須予先加熱。

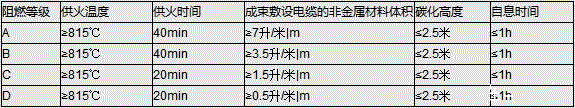

輻照交聯低煙無鹵阻燃電線電纜具有難以著火并具有阻止或延緩火焰蔓延的能力，過載力強，而且一旦著火，他具有無鹵，低煙，無毒，無腐蝕等特性，適用于如高層建筑，賓館，醫院，地鐵，核電站，隧道，發電廠，礦石，石油，化工等。
更多關于WDZ-YJ(F)E電纜知識請關注電百科，盜載必究。
