一、什么是五芯電纜

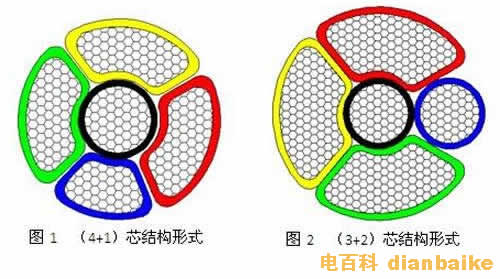

五芯電纜就是有五個相互絕緣的塑料護套或鋼鎧加塑料護套芯線組成一根電纜，五芯電纜從導體的截面上分，可以生產四大一?。?+1芯）、三大二?。?+2芯）以及五芯等截面系列的電纜；但是對于5芯電纜多數是應用4等芯+1芯的這樣構造，五芯電纜結構圖片如下圖所示：
五芯電纜顏色：標準五芯電纜線一般分為五種顏色：黃色、綠色、紅色分別接A、B、C三條相線絕緣芯線，藍色接零線(N)，黑色接地線(E)。
與九十年代初期推出的3+2芯不能滿足需要，中性線截面太小造成過載跳閘，目前已廣泛使用4等芯+1接地芯結構；設計院要求地芯截面不得小于16mm2，當相線截面大于等于35mm2時，那么接地芯截面就為相線截面的一半。
二、五芯電纜線規格型號

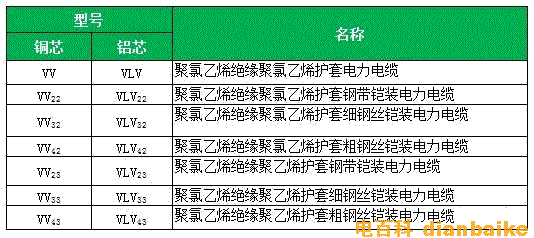

1、VV-0.6/1kV五芯聚氯乙烯絕緣電力電纜

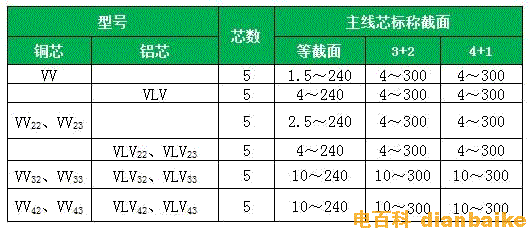

VV五芯電纜生產規格芯數和截面參數表

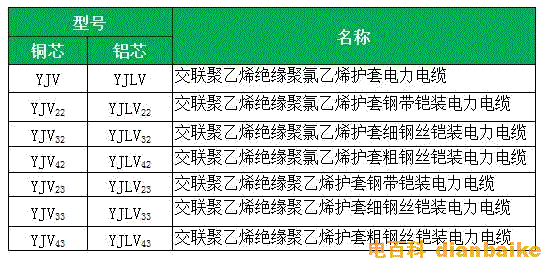

2、YJV五芯電纜交聯聚乙烯絕緣電力電纜型號表

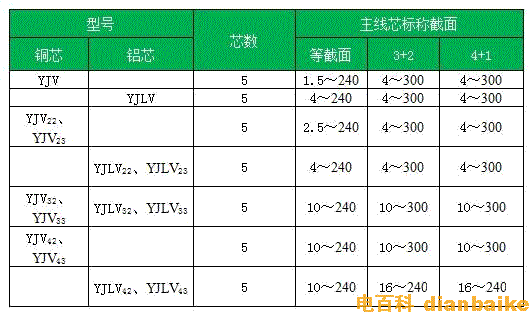

YJV五芯電纜規格生產芯數和截面參數表
3、礦物絕緣電纜BTTZ沒有五芯（銅護套可做接地使用），其它如YTTW、BTLY、BBTRZ礦物電纜均有五芯電纜。
三、五芯電纜與四芯電纜的區別
1、結構上不一樣，四芯電力電纜一般是火線三根、零線一根。五芯電力電纜一般是火線三根、零線一根、接地線一根。
2、電氣性能不一樣，在安全要求高、或土壤電阻率過高、至使用電設備無可靠接地、需要引保護地線時，可以采用五芯電纜，較細那根為接地保護線，四芯電纜沒有接地線。
3、應用范圍不一樣，一般的三相動力設備都是四芯電纜，三芯相線一芯接地線；五芯電纜一般是民用，為三相五線制，三芯相線，一芯零線，一芯接地線。
